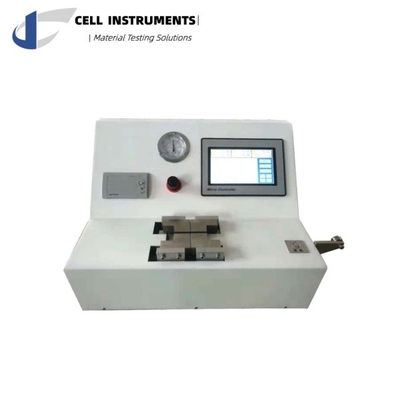

SCT-01 اختبار الضغط لفترة قصيرة

تطبيق SCT-01 اختبار الضغط لفترة قصيرة

تستخدم SCT-01 اختبار الضغط قصير المدى لتحديد قوة الضغط في الجهاز والاتجاهات المتقاطعة للورق والألواح.مخصص للأوراق والألواح المستخدمة في تصنيع الحاويات والصناديقيوصى باختبار الضغط القصير للوثائق والألواح التي يبلغ وزنها من 100 غرام/م2 إلى 400 غرام/م2. لا تستخدم هذه الطريقة لتحديد الضغط عند الكسر.

وصف النظام لجهاز SCT-01 اختبار الضغط القصير

1. يحتوي على مشبكين للحفاظ على قطعة اختبار بعرض 15 ملم. يحتوي كل مشبك على فك ثابت وفك متحرك. يجب أن يبلغ طول المشبكين 30 ملم ويكون له سطح عال من الاحتكاك.يمكن للشريط أن يحافظ على القطعة المختبرة في موقعها بقوة ثابتة من 2300 ± 500 ن لتشغيل قطعة الاختبار بقوة على طولها الكامل.
2. الفك الثابت في نفس المستوى وعلى نفس الجانب من قطعة الاختبار. أسطح التشغيل للفك المتحرك في نفس المستوى وموازية لأسطح الفك الثابت.
3. في بداية الاختبار، يجب أن يكون المدى الحر بين المشابك 070 ملم ± 0.05 ملم. بمجرد بدء الاختبار، يجب أن تتحرك المشابك نحو بعضها البعض بسرعة 3 ملم/دقيقة ± 1 ملم/دقيقة.
4. يحتوي الجهاز على وحدة قياس للقوة، وحدة تحكم PLC وشاشة لمس HMI بحيث يمكن تحديد القوة الضغطية القصوى بثمن.
5. الجهاز لديه جهاز لتنسيق خلية الحمل باستخدام الأوزان القياسية، كما أنه يظهر قوة الضغط التي تمارسها الفك،

الخصائص التقنية

1. التحكم في PLC وتشغيل HMI
2. ضغط منخفض للعينات مع قوة ضغط قابلة للضبط
3. سرعة اختبار قابلة للتعديل
4. مجهزة بزر إيقاف الطوارئ وحماية فوق المدى
5. شاشة متعددة الوحدات في N (نيوتون) ، kgf (كيلوغرام-قوة) ، lbf (جنيه-قوة) طابعة مصفوفة النقاط المدمجة.
6. RS 232 COM الميناء وبرنامج الكمبيوتر (اختياري).

مبدأ الاختبار

ويتم ضبط قطعة اختبار بعرض 15 ملم بين مشبكين، على بعد 0.70 ملم، والتي يتم إجبارها على التوجه نحو بعضها البعض حتى يحدث فشل ضغط.يتم قياس القوة القصوى وحساب قوة الضغط.

إجراءات الاختبار

ضعي قطعة الاختبار في وضعها في الفك، واطرحي الفك في حركة وقومي بقراءة القوة القصوى المشار إليها.اختبار 20 قطعة اختبار على الأقل في كل اتجاه مطلوب (اتجاه الآلة و/أو الاتجاه العرضي).
إذا كان سيتم إجراء اختبارات متعددة على قطعة اختبار واحدة، تأكد من أن منطقة الاختبار ليست جزءًا من قطعة الاختبار التي كانت في منطقة الضغط خلال الاختبار السابق.

المعيار الرئيسي

المعايير

ISO 9895، GB/T 2679.10

التكوين

• التكوين القياسي: SCT-01 اختبار الضغط لفترة قصيرة ، مصابيح ، دليل ، شهادة المعايرة ، سلك التيار.
• التكوين الاختياري: الفك غير القياسي، منفذ RS 232، خط COM، البرنامج، ضاغط الهواء

الأسئلة الشائعة

1. ما هي قوة الضغط في اختبار SCT؟
   أقصى قوة ضغط لكل وحدة عرض يمكن لقطعة ورق أو لوح اختبار أن تتحمل حتى بداية الفشل. يتم التعبير عن قوة الضغط في كيلو نيوتن لكل متر.
2. ما هو مؤشر الضغط في اختبار SCT؟
   مؤشر الضغط هو قوة الضغط مقسمة على الوزن، والذي يتم التعبير عنه في كيلو نيوتونات متر لكل كيلوغرام.
