اختبار قوة الضغط عن طريق الضغط عبر الاتجاهات للتعبئة الورقية

الـاختبار قوة الضغط، وتحديداً اختبار الضغط القصير SCT-01 ، هو أداة أساسية لتقييم قوة الضغط للمواد الورقية والخشبية.تم تصميم معدات الاختبار المتقدمة هذه للصناعات المشاركة في التعبئة والتغليفالمواد الغذائية والأدوية والتعليم، وتوفير قياسات دقيقة وموثوقة حاسمة لجودة المنتج والامتثال.SCT-01 هو ماهر في تحديد قوة الضغط في كل من الجهاز والاتجاهات العرضيةلضمان تقييم شامل لتطبيقات مختلفة.

تطبيق SCT-01 اختبار الضغط لفترة قصيرة

تم تصميم اختبار الضغط لـ SCT-01 لضغط الضغط القصير خصيصًا لاختبار قوة الضغط للمواد الورقية واللوحية المستخدمة في تصنيع الحاويات والصناديق.وهي مناسبة بشكل خاص للمواد التي تتراوح حجمها من 100 غرام/م2 إلى 400 غرام/م2هذااختبار قوة الضغطلا تقدر بثمن لضمان أن مواد التعبئة والتغليف تلبي معايير الصناعة وتوقعات العملاء.عملية الاختبار لا تقيم الضغط عند الكسر ولكن تركز فقط على قدرات الضغط للمادة.

وصف النظام لجهاز SCT-01 اختبار الضغط القصير

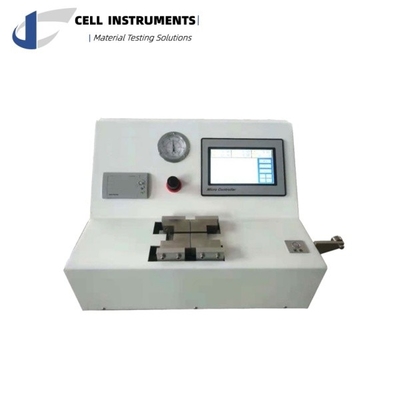

يحتوي جهاز SCT-01 على تصميم قوي مع اثنين من المشابك التي تحمل قطعة اختبار بحجم 15 ملم في العرض. يتكون كل مشابك من فك ثابت وفك متحرك ،كلاهما مجهز بسطحات عالية الاحتكاك لضمان قبضة آمنة على عينة الاختبارالحمالات تحافظ على قوة استمرارية 2300 ± 500 ن، مما يسهل نتائج موثوقة ومتسقة عبر اختبارات متعددة.

في بداية كل اختبار، يتم تعيين الفترة الحرة بين المشابك إلى 0.70 ملم ± 0.05 ملم. بمجرد البدء، تتحرك المشابك نحو بعضها البعض بسرعة 3 ملم/دقيقة ± 1 ملم/دقيقة،تطبيق الضغط حتى يحدث فشل الضغط.اختبار قوة الضغطمجهزة بوحدة قياس القوة، وحدة تحكم PLC، وشاشة HMI لمس، مما يتيح تحديد القوة الضغطية القصوى بدقة.

بالإضافة إلى ذلك ، يتضمن الجهاز ميزة معايرة باستخدام أوزان قياسية ، مما يضمن دقة خلية الحمل. يتم عرض قوة الضغط التي تمارسها الفك في نيوتون ،توفير وضوح إضافي أثناء الاختبار.

الخصائص التقنية

• التحكم في PLC وتشغيل HMI: الواجهة الحساسة تضمن سهولة الاستخدام والتحكم الدقيق في معايير الاختبار.
• إمساك العينة بالنفط: تسمح هذه الميزة بضغط قوة قابلة للتعديل، تتناسب مع أبعاد مختلفة للقطعة.
• سرعة اختبار قابلة للتعديل: تخصيص سرعة الاختبار لتلبية المتطلبات المحددة.
• ميزات السلامة: مجهزة بزر إيقاف الطوارئ وحماية فوق المدى لتعزيز سلامة المستخدم.
• شاشة متعددة الوحدات: يعرض الجهاز القياسات في N (نيوتن) ، kgf (كيلوغرام قوة) ، و lbf (جنيه قوة).
• مخرج البيانات: يسمح طابعة ميكرو متريكس نقطة مضمنة بتوثيق نتائج الاختبار بسهولة. بالإضافة إلى ذلك ، فإن منفذ RS 232 COM وبرنامج الكمبيوتر الاختياري يسهل إدارة البيانات وتحليلها.

مبدأ الاختبار

لإجراء اختبار معاختبار قوة الضغط، يتم وضع عينة بعرض 15 ملم بين المشابك. يتم وضع المشابك على بعد 0.70 ملم ويتم الضغط عليها معا حتى يحدث الفشل.يتم استخدام القوة القصوى المسجلة خلال هذه العملية لحساب قوة الضغط للمادة.

إجراءات الاختبار

1. ضغط على قطعة الاختبار بشكل آمن في فكي الاختبار.
2. بدء حركة الفك وتسجيل القوة الضغطية القصوى المشار إليها على الشاشة.
3. إجراء الاختبارات على 20 قطعة اختبار على الأقل في كل من اتجاه الجهاز والاتجاه العرضي.
4. إذا كانت هناك حاجة لإجراء اختبارات إضافية على عينة واحدة، تأكد من أن منطقة الاختبار لم تتعرض للضغط في وقت سابق خلال الاختبارات السابقة.

المعايير الرئيسية

المعايير

يمتثل SCT-01 لمعايير الاختبار الدولية ، بما في ذلك ISO 9895 و GB / T 2679.10لضمان أن عمليات الاختبار الخاصة بك تلبي معايير الجودة المعترف بها.

التكوين

التكوين القياسي:

• SCT-01 اختبار الضغط لفترة قصيرة
• مصابيح
• الدليل
• شهادة المعايرة
• سلك الطاقة

التكوين الاختياري:

• الفك غير القياسي
• RS 232 الميناء
• خط COM
• البرمجيات
• ضاغط الهواء

الأسئلة الشائعة

ما هي قوة الضغط في اختبار SCT؟
المقاومة للضغط تشير إلى القوة القصوى للضغط لكل وحدة عرض يمكن لقطعة ورق أو لوح اختبار أن تتحمل قبل الفشل ، والتي يتم التعبير عنها في كيلو نيوتونات لكل متر.

ما هو مؤشر الضغط في اختبار SCT؟
مؤشر الضغط هو مقياس لقوة الضغط للمادة بالنسبة لكثافتها.

كم مرة يجب أن يتم معايرة اختبار قوة الضغط؟
يوصى بالتعديل المنتظم للحفاظ على الدقة ، عادةً قبل جلسات الاختبار الرئيسية أو وفقاً لتوجيهات الشركة المصنعة.

هل يمكن استخدام SCT-01 للمواد خارج النطاق المحدد؟
في حين أن SCT-01 محسّنة للمواد بين 100 غرام / م2 و 400 غرام / م2 ، فإن الاختبار خارج هذه النطاق قد يعطي نتائج أقل موثوقية.

هل هناك تدريب متاح للمستخدمين الجدد لجهاز اختبار قوة الضغط؟
نعم، يمكن ترتيب جلسات تدريبية لضمان أن المستخدمين على دراية تامة بتشغيل وصيانة الجهاز.
