xقرار القوة | 1/100000 | تحليل البيانات أخذ عينات | وتردد أخذ العينات 400 مرة في الثانية |
---|---|---|---|
دقة القوة | ± 0.1% (20~100% على نطاق كامل) | دقة | ≤ ± 0.5٪ |
القرار | 0.01 كيلو باسكال | خطأ تشوه | ≤1 مم |

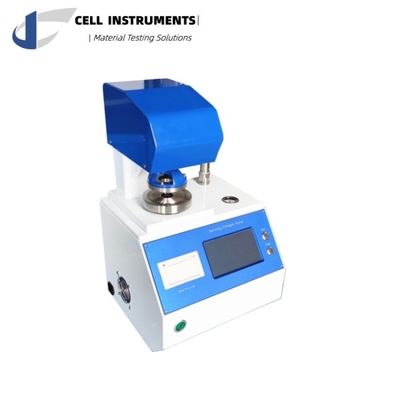

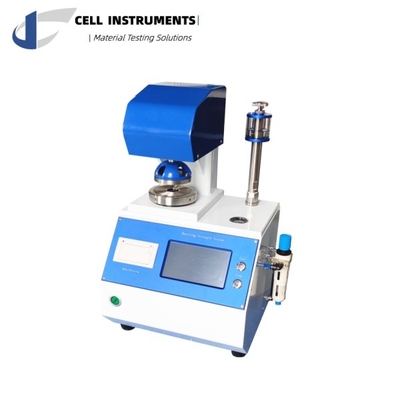

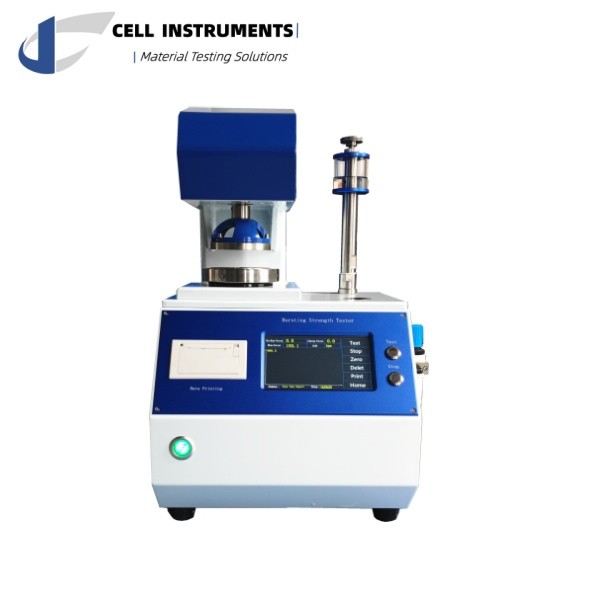

إدخال BNP-01 جهاز اختبار الانفجار
يستخدم BNP-01 Board Bursting Tester لقياس قوة الانفجار لللوح الخضوع لزيادة الضغط الهيدروليكي.وهي تنطبق على جميع أنواع الألواح (بما في ذلك الألواح المموجة والألواح الصلبة) التي تمتلك قوة انفجار تتراوح بين 350 kPa و 5 500 kPa، وهي تنطبق أيضا على الورق أو اللوحات التي لديها قوة انفجار منخفضة إلى 250 كيبا إذا كانت الورق أو اللوحة لاستخدامها لإعداد مادة من قوة انفجار أعلى، مثل اللوحات المموجة.
الشروط
- قوة الانفجار:الضغط الأقصى الذي ينشأ عن طريق النظام الهيدروليكي عند دفع الحجاب المرن عبر مساحة دائرية من الورق عندما يتم تطبيق الضغط بالطريقة الموصوفة في الطريقة
- مؤشر الانفجار: قوة الانفجار للورق، بالكيلو باسكال، مقسمة على وزن الورق الذي تم تحديده وفقاً للمعيار ISO 536
لمَ تحتاج إلى جهاز اختبار انفجار؟
اختبار قوة الانفجار في الطائرة هو وسيلة حاسمة لتقييم مقاومة المواد للضغط الخارجي والصدمة.هذا الاختبار مهم لفهم أداء الورق أثناء التعبئةتقييم قوة الانفجار هو قدرة اللوحة على مقاومة الانكسار تحت الضغط الداخلي أو الخارجي.النتائج تعكس قوة ومتانة اللوحة، مساعدة المصنعين في ضمان سلامة منتجاتهم في مختلف سيناريوهات التطبيق، وبالتالي الحد من هدر الموارد وخسائر النقل بسبب الأضرار.
المعيار الرئيسي
البند | ZNP-01 اختبار كسر الورق | BNP-01 جهاز اختبار انفجار اللوحة |
نطاق القياس | 70~1600kpa ((ورق) | 150 ~ 5600kpa (لوحة) |
حل القوة | 1/100000 | |
تحليل البيانات أخذ عينات | وتردد أخذ العينات 400 مرة في الثانية | |
دقة القوة | ± 0.1% (20~100% على نطاق كامل) | |
الدقة | ≤ ± 0.5% | |
القرار | 0.01kpa | |
خطأ التشوه | ≤ 1 ملم | |
تركيز الصفائح العليا والسفلية | ≤0.25ملم | |
مقاومة الحجاب الحاجز | (9±0.2) mm/(30±5) kPa | |
سرعة تغذية الزيت | 95±5 مل/دقيقة ((ورق)) | 175±5 مل/دقيقة ((اللوحة)) |
قطر الصفيحة | أعلى:30.5±0.1 ملم ؛ | أعلى:31.5±0.1 ملم ؛ |
أسفل:33.1±0.1mm ((ورق) | أسفل:31.5±0.1mm ((اللوح) | |
مصدر الهواء | 0.6~0.7Mpa | |
العرض | شاشة لمسة 5 بوصة | |
مراقبة الاختبار | مجهزة بضبط تأخير الضغط و ضبط تأخير إطلاق الضغط. | |
قوة التشبيك | نطاق الضغط القابل للتعديل من 100kPa إلى 1200kPa مع وظيفة استقرار لضمان قوة التشبيك المستمرة. | |
نظام كأس الزيت | نظام ختم دائرة الزيت عالية القوة عالية الضغط مع أزرار الختم المزدوجة (25mm High-Pressure 304 Stainless Steel Oil Pipe) | |
حماية رقاقة لوحة الدوائر | مجهزة بجهاز تصفية بخار الماء المدمج لضمان استقرار الدائرة. | |
نظام المعايرة | يتضمن نظام معايرة مدمج ونظام تحكم يدوي للضغط والإفراج عن الضغط. | |
مادة رأس الاختبار | قسم أسطوانة الزيت، والتشديد العلوي، وأجزاء التشديد السفلية كلها مصنوعة من 304 الفولاذ المقاوم للصدأ. | |
أجهزة السلامة | يأتي مع غطاء واقي ووحدة حماية مضادة للتداخل في إمدادات الطاقة | |
تغيير اللغة | يسمح بالتبديل بين اللغات الصينية والإنجليزية. | |
تحويل الوحدات | كجم/سم2، كيبا، جنيه/بعد | |
انتاج الطباعة | طابعة حرارية متكاملة وحدات |
مزايا BNP-01 جهاز اختبار الانفجار
- واجهة الإنسان والآلة: مجهزة بشاشة تعمل باللمس بطول 5 بوصات للتفاعل مع المستخدم.
- التحكم في الاختبار: يحتوي على التحكم في تأخير الضغط والتحكم في تأخير إطلاق الضغط.
- قوة التشبيك: قوة التشبيك القابلة للتعديل تتراوح بين 100kPa و 1200kPa، مع وظيفة الاستقرار لضمان قوة التشبيك المستمرة.
- نظام كأس النفط: يستخدم نظام ختم دائرة النفط عالية القوة عالية الضغط ، بما في ذلك أزرار الختم المزدوجة وأنابيب النفط من الفولاذ المقاوم للصدأ عالية الضغط 25 مم.
- حماية رقاقة لوحة الدوائر: متكاملة مع جهاز تصفية بخار الماء لحماية استقرار الدائرة.
- نظام المعايرة: يتضمن نظام معايرة مدمج ونظام تحكم يدوي للضغط وإطلاق الضغط.
- مادة رأس الاختبار: يتم تصنيع قسم الأسطوانة والشفرة العليا وأجزاء الشفرة السفلية من الفولاذ المقاوم للصدأ 304.
- ميزات السلامة: تأتي مع غطاء وقائي ووحدة حماية مضادة للتداخل في مصدر الطاقة.
- التبديل اللغوي: يدعم التبديل الحر بين اللغات الصينية والإنجليزية.
- تحويل الوحدات: يسمح بتحويل الوحدات بين Kg/cm2، kPa، و lbf/in2.
- إنتاج الطباعة: مجهزة بطابعة حرارية متكاملة وحداتية للطباعة المريحة.
مبدأ الاختبار
يتم وضع قطعة اختبار على الحجاب الحاجز المرن الدائري ، يتم ضغطها بقوة في المحيط ولكن حر من الانتفاخ مع الحجاب الحاجز. يتم ضخ السائل الهيدروليكي بمعدل ثابت ،تثبيت الحجاب الحاجز حتى تنفجر القطعةقوة الانفجار للقطعة هي القيمة القصوى للضغط الهيدروليكي المطبق.
معايير اختبار الكشط
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.
التكوين
- التكوين القياسي: BNP-01 جهاز اختبار الانفجارات، مفتاح، زيت السيليكون (غير متوفر للشحن الجوي) ، الحاجز المطاطي، ورق، ورقة، دليل، شهادة المعايرة، سلك التيار.
- التكوين الاختياري: الحجاب الحاجز الإضافي، ورق إضافي، خط COM، البرمجيات، ضاغط الهواء
الأسئلة الشائعة
- ما هي قوة انفجار الورق والكرتون؟
قوة الانفجار تشير إلى قدرة مواد الورق والخشب على مقاومة الانفجار أو الكسر عند تعرضها للقوى الخارجية ، وعادة ما يتم قياسها باستخدام جهاز اختبار قوة الانفجار.وتشير النتيجة إلى القوة القصوى التي يمكن للورق أو الورق المقاومة لكل وحدة مساحة قبل التشقق، مما يوفر نظرة ثاقبة على القوة الهيكلية والمتانة للمواد، ذات الصلة بشكل خاص في سياق التعبئة والتغليف والنقل. - لماذا يُشار دائماً إلى اختبار الانفجار باسم طريقة مولن؟
سميت طريقة مولن على اسم أحد مؤسسيها، إيموري إتش مولن. طوّر إيموري إتش مولن، جنباً إلى جنب مع مهندسين آخرين، اختبار الانفجار في الولايات المتحدة في عام 1926،وهي أداة متخصصة لقياس قوة الانفجار للورق والكرتونبسبب مساهماته في تطوير وتعزيز طريقة الاختبار هذه ، أصبحت تعرف باسم طريقة مولن.
قدم إدخال طريقة مولن لصناعة الورق والبطون طريقة موحدة ومتكررة لقياس مقاومة المواد للانفجار تحت الضغط.تستخدم طريقة الاختبار هذه على نطاق واسع في صناعات التعبئة والتغليف والصناعات ذات الصلة لتقييم قوة الموادخاصة عندما نأخذ في الاعتبار الضغوط التي قد تتعرض لها أثناء عمليات النقل والتعبئة.
