اختبار الروابط الداخلية لتحليل التحلل السريع للأوراق والألواح المتعددة الطلاءات اختبار الروابط الداخلية
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xحجم العينة | 25.4*25.4ملم (مجموعات خمسة) | قوة الاحتفاظ بالعينة | 0 ~ 400N (يمكن تعديلها) |
---|---|---|---|
نطاق ضغط العينة | 0 ~ 65kg/cm2 | زاوية التأثير | 90 درجة |
القرار | 0.001 رطل/بوصة² | خطأ إشارة | A: ±1J/M2 B: ±2J/M2 C: ±5J/M2 |
وحدة | ليب-فوت/إن 2، جي/م2 | أبعاد | 450m × 380cm × 600mm |

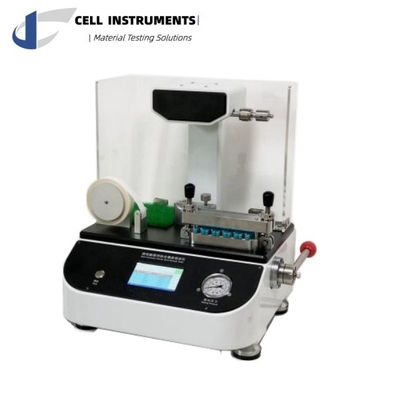

إدخال BGT-01 اختبار السندات الداخلية
BGT-01 يستخدم اختبار الرابطة الداخلية لقياس الطاقة المطلوبة لتفكيك قطعة ورق أو لوح اختبار بسرعة.يبدأ كسر قطعة الاختبار في اتجاه Z أو السماكة بواسطة البندول الذي يحتوي على كتلة محددة، تتحرك بسرعة محددة. الاختبار مناسب لكل من الورق والألواح ذات الطبقة الواحدة والمتعددة ، بما في ذلك الأوراق المطلية والألواح التي تم طليها بألواح البوليمر الاصطناعي.انها مناسبة بشكل خاص للأوراق واللوحات التي قد تتعرض لتأثيرات سريعة في الاتجاه z، النبضات أو الأحمال الصدمية أثناء الطباعة أو التحويل.
BGT-01 اختبار الروابط الداخلية لديه تطبيق واسع في الورق والألواح ذات الطبقة الواحدة والمتعددة ، بما في ذلك الورق المطلي وأولئك المغطاة بالبوليمر الاصطناعي ، اللوحة مثل اللوحة ، اللوحة البيضاء ،لوح رمادي، ألواح العاج الخ
لماذا اختبار قوة الروابط الداخلية؟
الطباعة والتحويل والعديد من تطبيقات المنتجات تخضع الورق والخريط إلى النبضات والاصطدامات والحملات الصدمية داخل أو خارج مستوى الورقة.هذه يمكن أن تسبب إخفاقات هيكلية مثل الخيارات السطح، البثور أو التشطيبات داخل الورقة.
المشاركات المشتركة لهذه الفشل هي
- السرعة العالية لأحمال الاصطدام
- فترة زمنية قصيرة خلالها يتم التوتر على المادة، في كثير من الأحيان من واحد إلى بضع مئات من الميلي ثانية
- الطبيعة السطحية للفشل الناتج عن الصفيحة.
المبدأ
يتم الالتصاق بقطعة اختبار مربعة إلى مكبس معدني مسطح عن طريق شريط لاصق مزدوج الجانبين.يتم بعد ذلك إرفاق لوحة من الألومنيوم على شكل LL ذات المساحة السطحية نفس قطعة الاختبار إلى السطح العلوي لقطعة الاختبار، مرة أخرى ، باستخدام شريط لاصق مزدوج الجانبين. يتم تأمين المجموعة في الموقع ويسمح للوصلة بالتأثير على السطح الداخلي العلوي للصفيحة ، مما يجعلها تدور حول زاويتها الخارجية ،تقسيم قطعة الاختبار في اتجاه Z أو اتجاه السُمك.
يتم حساب الطاقة الممتصة في تمزيق القطعة المختبرة.
صورة التجميع
قطعة اختبار واحدة
شريط لاصق مزدوج الجانبين
3 لوحات من الألومنيوم
4 مكواة معدنية
1 نقطة ضرب وتوجيه البندول
مزايا HST-01 اختبار الختم الحراري
- الإطلاق التلقائي للبندول
- دقة: دقة اكتساب البيانات 0.001 لبنس / إن 2 ، مجهزة بمصمم 5000 نبض عالي الدقة
- معايرة ذاتية: مجموعة أدوات معايرة خاصة ذات 5 مستويات (إضافية)
- تحويل الوحدة: قابلة للتبديل بين J/M2 و lbf/in2
- واجهة الإنسان والآلة: تشغيل شاشة لمس ملونة 5.0 بوصة ، عرض بيانات الاختبار في الوقت الحقيقي
- البرمجيات: برامج اتصال الكمبيوتر الاختيارية لمعالجة الوثائق، طباعة A4 في المحطة
- إنتاج الطباعة: طابعة حرارية متكاملة وحدات
المعايير
معايير ISO 16260, TAPPI T569, GB/T 26203, QB/T 5558
الأسئلة الشائعة
ما هي قوة الرابطة الداخلية؟
قوة الرابطة الداخلية هي متوسط الطاقة المحتملة، المعبّرة على أنها J/m2 من السطح، المطلوبة لتفكيك قطعة الاختبار في ظل ظروف الاختبار.النتيجة هي الفرق بين الطاقة المحتملة قبل والطاقة المتبقية بعد تحليل القطعة.
المعيار الرئيسي
BGT-01 | |
حجم العينة | 25.4*25.4ملم (مجموعات خمسة) |
قوة الاحتفاظ بالعينة | 0 ~ 400N (يمكن تعديلها) |
نطاق ضغط العينة | 0 ~ 65kg/cm2 |
زاوية الأثر | 90 درجة |
القرار | 0.001 باوند / في 2 |
نطاق القياس | A: 0-500J/M2 |
B: 500 ~ 1000J / M2 | |
C: 1000 ~ 1500J / M2 | |
خطأ في الإشارة | A: ±1J/M2 B: ±2J/M2 C: ±5J/M2 |
الوحدة | ليب-فوت/إن 2، جي/م2 |
الأبعاد | 450m × 380cm × 600mm |
القوة | التيار المتردد 220 فولت 50 هرتز |

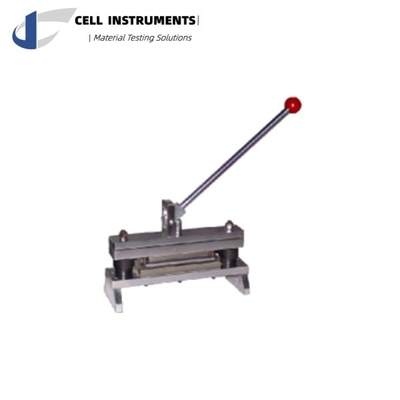

مواصفات جهاز قطع العينات | |
حجم العينة | 25.4ملم*140ملم |
التوازي بين جانبين طويلين | ≤0.015ملم |
سمك العينات | (0.05 إلى 1.2) ملم |
الأبعاد | حوالي 580*150*620ملم |
الوزن | حوالي 15 كجم |
