أفضل أداة قياس مقاومة الانحناء لمختبر ثني الورق المطبوع ISO 5628
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نطاق الاختبار | (0 ~ 10000mN) | طول الانحناء | 5، 10، 15، 20، 25، 30، 40، 50 ملم |
|---|---|---|---|
| زاوية الانحناء | 1 ° ~ 90 ° | سرعة الانحناء | 0.5 ~ 50 درجة / ثانية |
منتوج وصف

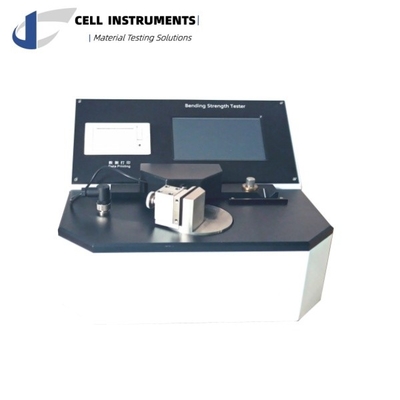

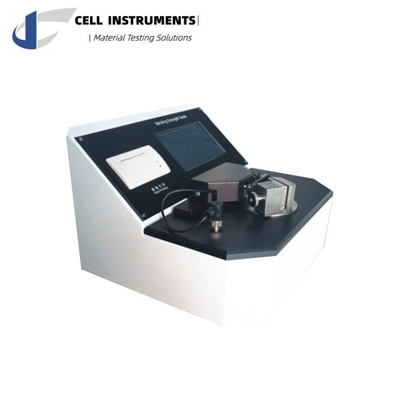

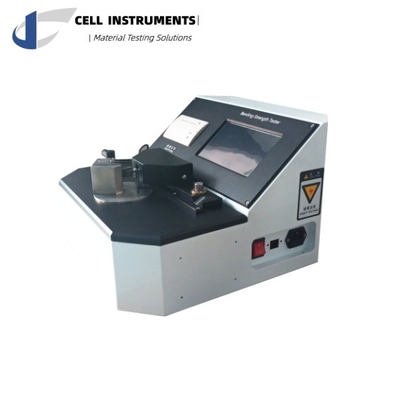

إدخال WTD-01 اختبار صلابة الانحناء
استناداً إلى مبدأ الحمل في نقطتين، يتم استخدام اختبار WTD-01 لمقاومة الانحناء لتحديد مقاومة الانحناء للورق والألواح.ينطبق على قياس مقاومة الانحناء في النطاق من 20 mN إلى 10000 mNلا تنطبق على اللوحات المموجة ولكن يمكن أن تنطبق على مكونات هذه اللوحات.
الشروط
- قوة الانحناء: القوة المطلوبة لإنحناء قطعة اختبار مستطيلة مشدودة في نهاية واحدة.
- مقاومة الانحناء: متوسط جميع القراءات الصحيحة لقوة الانحناء المقاسة والتي تم حسابها. يتم التعبير عن مقاومة الانحناء في نيوتونات أو كيفلين نيوتونات.
- طول الانحناء: المسافة الشعاعية الثابتة بين المشبك والموقف على قطعة الاختبار التي يتم فيها تطبيق القوة
- زاوية الانحناء: الزاوية التي يدور بها المشبك أثناء التحرك من موقعه الأولي إلى الموقف الذي يتم فيه قياس مقاومة الانحناء
- الطول الحر: الطول الإجمالي لقطعة الاختبار التي تبرز من المشبك
لماذا تحتاج إلى اختبار صلابة الانحناء؟
صلابة ثني الورق والألواح هي مقياس لمقاومة المواد للثني أو التشوه.صلابة الانحناء أمر بالغ الأهمية في التطبيقات التي يحتاج فيها المواد إلى الحفاظ على شكلها أو مقاومة التشوه، مثل التعبئة والتغليف والطباعة ومختلف المنتجات القائمة على الورق. يمكن أن تسهم صلابة الانحناء العالية في تحقيق أداء أفضل من حيث الصلابة والاستقرار.
الخصائص التقنية
- قياس متعددة الزوايا: يسمح بتثبيت زوايا اختبار تصل إلى 3 زوايا في وقت واحد. تشمل زوايا الاختبار المستخدمة عادةً 7.5 درجة و 15 درجة و 30 درجة.
- وقت الانحناء: يوفر المرونة لاختيار أوقات الانحناء المختلفة بناءً على مرونة المادة.
- واجهة المستخدم: تستخدم واجهة شاشة تعمل باللمس بـ 7 بوصات ، مما يوفر تشغيل القائمة البصرية.
- إنتاج الطباعة: مجهزة بطابعة حرارية متكاملة وحدات، والطباعة السريعة والسهلة لنتائج الاختبار.
مبدأ الاختبار
قياس القوة المطلوبة لإنحناء قطعة اختبار مشدودة في نهاية واحدة من خلال زاوية محددة ، عادة 15 درجة ، حيث يتم تطبيق القوة على طول الانحناء المحدد (50 ملم أو 10 ملم).يتم حساب مقاومة الانحناء كمتوسط للقوى المقاسة.
التطبيق
- التعبئة والتغليف: صلابة الانحناء مهمة لضمان أن مواد التعبئة والتغليف تحافظ على شكلها وتوفر حماية كافية للمحتوى.
- الطباعة: في عمليات الطباعة، وخاصة الطباعة عالية السرعة، يفضل استخدام الورق ذو صلابة الانحناء المناسبة لمنع مشاكل مثل تعثر الورق.
- المنتجات الورقية: المنتجات مثل الكرتون واللوحات العرضية تستفيد من وجود صلابة ثني كافية لسلامة الهيكل.
المواصفات
| نطاق الاختبار | (0 ~ 10000mN) |
| القرار | 0.1 م.ن |
| الدقة | ± 0.5% F.S. |
| طول الانحناء | 510، 15، 20، 25، 30، 40، 50 مم |
| زاوية الانحناء | 1 ° ~ 90 ° |
| سرعة الانحناء | 0.5 ~ 50 درجة / ثانية |
| دقة السرعة | ± 0.1 درجة |
| نوع المشبك | الدليل |
| سمك العينة | 0.01~5ملم |
| حجم العينة | 38*70ملم |
| الشاشة | 7 في الشاشة اللونية |
| طابعة | النوع الحراري |
| القوة | 220 فولت، 50 هرتز |
| البعد | 380 × 390 × 255 ملم LHW |

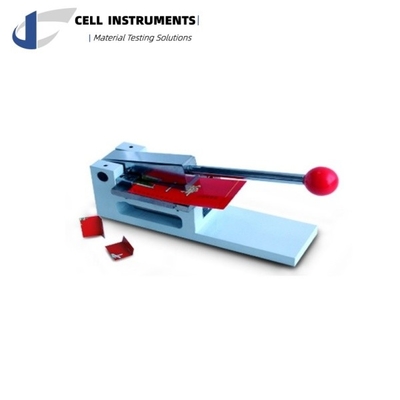

| حجم العينة |
(70*38) ملم عينة الصلابة (38*36) زيادة نموذج الصلابة |
| التوازي | ≤0.015ملم |
| سمك العينات | (0.1~1.2) ملم |
| البعد | 300*90*90ملم |
التكوين
(أ) التكوين القياسي: WTD-01 اختبار صلابة الانحناء، ورقة، دليل، شهادة المعايرة، سلك التيار.
ب) التكوين الاختياري: الوزن القياسي، خلية الحمل،
الأسئلة الشائعة
ما هي العوامل التي تؤثر على صلابة ثني الورق والألواح؟
- هناك عدة عوامل يمكن أن تؤثر على صلابة ثني الورق والألواح. فيما يلي العوامل الرئيسية التي تلعب دورًا في تحديد صلابة ثني هذه المواد:
- سمك المواد: عادةً ما تظهر المواد الأكثر سماكة صلابة أكبر عند الانحناء. سمك الورق أو اللوح هو عامل كبير يؤثر على قدرته على مقاومة الانحناء.
- نوع الألياف وتوجهها: يمكن أن يؤثر نوع الألياف المستخدمة في الورق أو اللوح، وكذلك توجهها، على صلابة الانحناء.الألياف الأطول والأكثر توحيدًا تميل إلى المساهمة في زيادة صلابة.
- تشكيل الصفحة: يمكن أن تؤثر الطريقة التي يتم بها توزيع الألياف وتشكيلها في ورقة على صلابة الانحناء. يمكن أن يسهم التوزيع الموحد والمتوجه جيدًا للألياف في زيادة الصلابة.
- محتوى الرطوبة: يمكن أن يؤثر محتوى الرطوبة في الورق والبطون على مرونتهم، وبالتالي صلابة الانحناء. قد يقلل مستويات الرطوبة العالية من الصلابة.
- توحيد العجلة: يشير العجلة إلى سمك المادة. يساهم عجلة موحدة عبر الورقة في صلابة الانحناء المتسقة.
- المواد الكيميائية المضافة: يمكن أن يؤثر وجود بعض المواد الكيميائية أو الطلاء أو المواد المضافة في صيغة الورق أو اللوح على خصائصه الميكانيكية ، بما في ذلك صلابة الانحناء.
- درجة الحرارة والرطوبة: يمكن أن تؤثر الظروف البيئية، مثل درجة الحرارة والرطوبة، على خصائص الورق والبطون. يمكن أن تؤثر التغيرات في هذه الظروف على صلابة الانحناء.
- عمليات الضغط والتجفيف: يمكن أن تؤثر الطرق المستخدمة أثناء الضغط والتجفيف في عملية تصنيع الورق على الهيكل الداخلي ، وبالتاليصلابة الانحناء للمنتج النهائي.
- تكوين الخلية: يلعب نوع الخلية والمزيج المستخدم في صناعة الورق دورًا حاسمًا. تتفاوت أطوال الألياف في الخليات المختلفة، مما يمكن أن يؤثر على صلابة الانحناء.
- الطلاء والمعالجات السطحية: الطلاء أو المعالجات المطبقة على سطح الورق أو اللوح يمكن أن تؤثر على خصائصه الميكانيكية ، بما في ذلك صلابة الانحناء.
- كثافة المادة: يمكن أن يؤثر كثافة الورق أو اللوح على صلابة الانحناء. غالبًا ما ترتبط الكثافة العالية بزيادة الصلابة.
