إدخال اختبار PST-01 لقوة الثقب

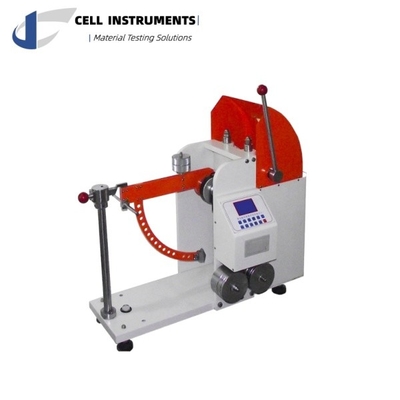

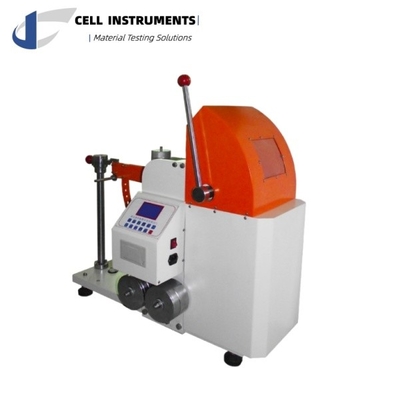

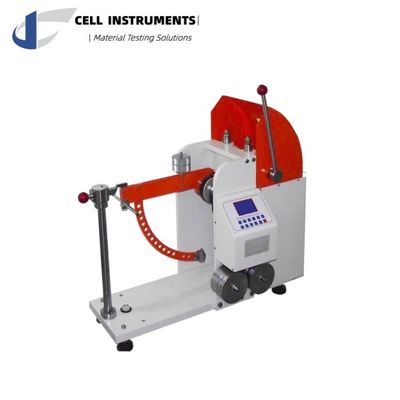

PST-01 مقياس قوة الاختراق يقيس الطاقة المطلوبة لثقب لوحة الحاوية أو لوحة الموجات مع نقطة هرمية مثبتة على ذراع البندول. يتم الإبلاغ عن النتائج في وحدات الاختراق.يتكون من مكونين رئيسيين: الطاقة لتمزيق المادة والطاقة لتثبيتها خارج طريق النقطة.

المبدأ

رأس ثقب، يتكون من هرم مثلثية زاوية مستقيمة من الفولاذ المقاوم للصدأتتأرجح من خلال قوس حتى يلامس العينة مشدودة بين صفيحتين أفقيتينالصفيحة العليا ثابتة ، والأسفل محملة بالربيع. كل منها لديه فتحة مثلثية لاستيعاب رأس التثبيت. طوق ، مثبت بشكل فضفاض إلى امتداد أسطواني لرأس التثبيت ،ينفصل بعد الاختراق ويلتصق بالعينات، والحفاظ على فتحة مفتوحة ومنع وتأثير الفرامل على البندول.

الخصائص التقنية

1. شاشة LCD و لوحة تشغيل من نوع القائمة PVC
2. أجهزة تحكم الحاسوب الصغير مع إحصاءات البيانات ووظائف التخزين والطباعة
3. قياس تلقائي وحكم ذكي، وعرض نتائج الاختبار في الوقت الحقيقي
4. أربع تسريعات قابلة للتعديل
5. تصميم الحماية والأداء المستقر

المعايير

معايير ISO 3036، TAPPI T803، DIN 53142، GB/T 2679، QB/T 1664، SN T0262

الأسئلة الشائعة

س: ما هو البندولوم ورأس التثبيت المستخدم في اختبار التثبيت؟
الجواب: يحتوي البندول على ذراع ، على شكل قوس دائري 90 ̊ ، يتم ربط رأس الثقب بها.يجب أن يكون كل من البندول والذراع قويين بما يكفي لتقليل التشوه والاهتزاز عند إجراء الاختبار..
يجب أن يكون رأس التثبيت هرماً مثلثاً على زاوية مستقيمة بطول 25 + 0,7 ملم، مع حواف بين الجوانب محكية إلى نصف قطرها ما بين 1,0 و 1,6 ملم.
يجب أن تكون إحدى حواف قاعدة الهرم متوازية مع محور دوران البندول، وتشير الزاوية المعاكسة للقاعدة إلى محور الدوران.
يجب أن يكون محور التماثل عبر النقطة الفعالة لرأس التثبيت عموديًا عندما يكون في منتصف الطريق عبر المستوى الأفقي عبر محور البندول.
في نقطة الإفراج، يجب أن يكون البندول في الموقف الأفقي، الذي يتم تحديده عن طريق القياس من خلال زاوية 90 ̊ من البندول مع مركز الجاذبية في حالة راحة.
